Il collegamento tra travi in legno e muratura non si riduce a “mettere due staffe”. Cambia il modo in cui il solaio scarica i carichi, assorbe le azioni orizzontali e dialoga con pareti spesso vecchie, eterogenee o già indebolite. In questo articolo vado dritto sulle soluzioni che funzionano davvero, sui criteri con cui le scelgo e sugli errori che trasformano un buon dettaglio in un punto debole.
I punti essenziali da fissare prima di scegliere il collegamento
- Prima di tutto capisco se il nodo deve solo portare carichi verticali oppure anche trattenere sfilamento, scorrimento e ribaltamento.
- In Italia il riferimento operativo resta il quadro delle NTC 2018 e della Circolare 7/2019, soprattutto per collegamenti speciali e verifiche dei mezzi di unione.
- La qualità della muratura decide molto: se il supporto è debole, umido o disgregato, il connettore migliore non basta.
- Le soluzioni più usate sono staffe e angolari, capochiave con tiranti, tasche nella muratura e sistemi diretti con ancoranti certificati.
- Se l’obiettivo è il comportamento scatolare dell’edificio, il nodo trave-muro va pensato insieme a diaframma, cordoli e incatenamenti.
Capire se serve un appoggio, un ancoraggio o un vero incatenamento
Io separo sempre tre casi. Il primo è il semplice appoggio: la trave porta i carichi verticali e il muro deve riceverli senza schiacciarsi. Il secondo è l’ancoraggio locale, cioè il vincolo che impedisce sfilamento, scorrimento o rotazione della testata. Il terzo è l’incatenamento, quando il solaio o la copertura devono lavorare insieme alle pareti per limitare i cinematismi fuori piano.
Nei solai a orditura semplice le travi stanno spesso con interasse di circa 50-70 cm e un appoggio nel muro di 10-20 cm. Sono valori utili per orientarsi, ma non bastano a dire che il nodo è sicuro: una muratura debole o degradata può trasformare un appoggio corretto in un punto fragile.
Per questo considero sempre prima la funzione del collegamento e solo dopo il tipo di ferro da montare. Quando il nodo deve anche reagire al sisma, il problema non è più solo “come fissare una trave”, ma come rendere coerente il comportamento dell’intero piano.
Quando il collegamento deve fare più di un semplice appoggio, vale la pena confrontare con calma le soluzioni più usate in cantiere.
Le soluzioni più usate in cantiere
| Sistema | Quando lo preferisco | Punti forti | Limiti |
|---|---|---|---|
| Staffe o angolari con viti strutturali e ancoranti sulla muratura | Travi accessibili, carichi moderati, interventi diffusi e con posa rapida | Dettaglio leggibile, montaggio veloce, buona flessibilità di cantiere | Dipende molto dalla qualità del supporto e dalla profondità utile nel muro |
| Capochiave e tirante passante | Devo creare un vero incatenamento e trattenere sfilamento o ribaltamento | Molto efficace per collegare solaio e pareti, comportamento intuitivo | Più invasivo, richiede passaggio completo e cura della finitura esterna |
| Tasca o ammorsamento nella muratura | Nuove opere, rifacimenti importanti o riprese localizzate della sede | Vincolo geometrico forte, buon controllo dell’appoggio | Intervento delicato su murature storiche e poco reversibile |

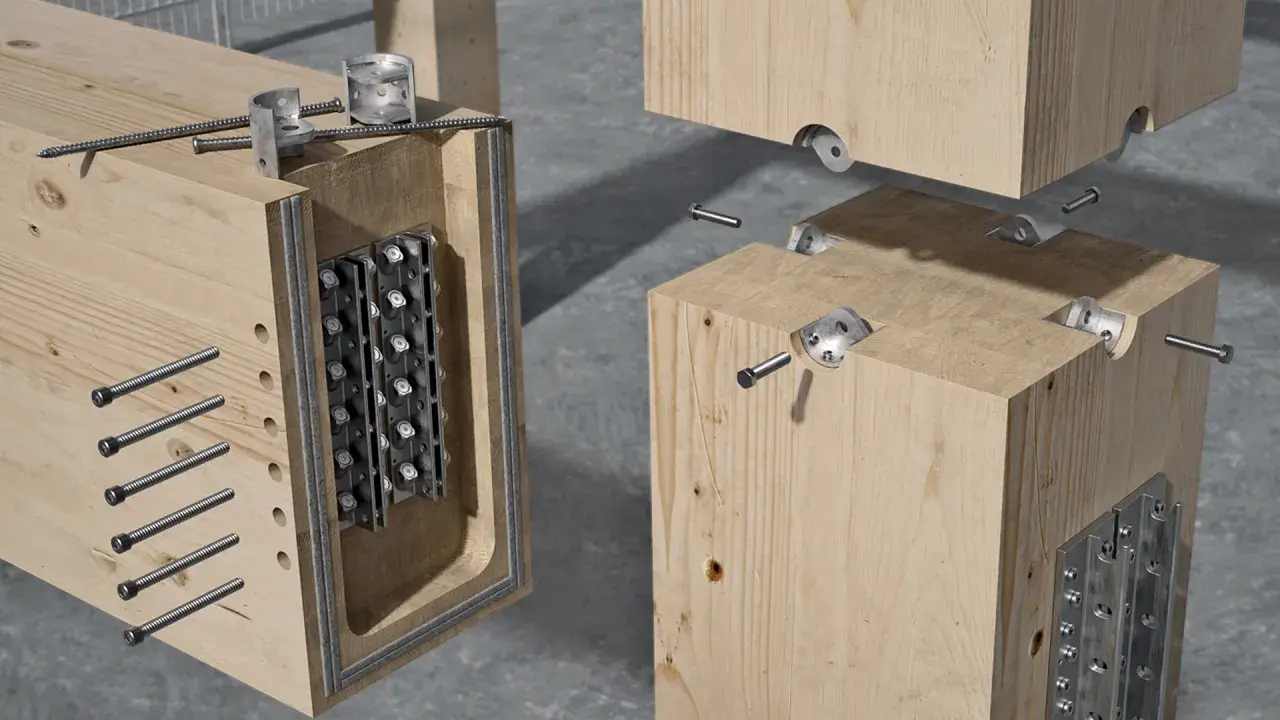

| Connessione diretta a secco con lama o piastra metallica | Voglio un nodo discreto, ispezionabile e relativamente veloce da eseguire | Buon compromesso tra pulizia del dettaglio e capacità di trasferimento | Richiede progetto accurato e verifica seria del supporto reale |
| Fiocchi o sistemi speciali di rinforzo | Casi complessi, vincoli architettonici elevati, murature storiche | Poco invasivi e leggeri, utili quando il visibile va ridotto al minimo | Non sono una scorciatoia: servono competenza specialistica e supporto affidabile |
La regola che mi guida è semplice: la soluzione più robusta non è sempre la migliore. Quella giusta è la più coerente con il tipo di muratura, con lo stato della trave e con il ruolo strutturale che il nodo deve svolgere.
Una volta chiarite le famiglie di connessione, il passo decisivo è scegliere il sistema adatto al caso concreto, senza farsi sedurre da dettagli “universali” che in realtà lo sono poco.
Come scelgo il sistema giusto per una muratura esistente
Nel quadro delle NTC 2018, i collegamenti speciali non si trattano per analogia leggera: io considero sempre la capacità e la deformabilità del mezzo di unione, e pretendo che il comportamento sia coerente con prove, schede tecniche o un impianto di calcolo robusto. Il progettista deve anche descrivere la posa, perché in muratura la teoria si gioca spesso sul cantiere; la direzione lavori, dal canto suo, deve verificare il supporto reale e non quello ideale.
- Controllo se la muratura è sana, compatta e omogenea oppure se ha vuoti, giunti deboli o paramenti poco solidarizzati.
- Distinguo il bisogno strutturale: solo appoggio verticale, trattenimento locale o incatenamento dell’intero solaio.
- Verifico se posso lavorare da un solo lato o se serve un passaggio completo con tirante e capochiave.
- Guardo la trave: se la testata è degradata, non ha senso caricarla con un connettore perfetto ma mal appoggiato.
- Valuto accessibilità, reversibilità, ispezionabilità e impatto visivo, soprattutto negli edifici storici.
Se una sola di queste condizioni è sfavorevole, io cambio famiglia di soluzione, non solo marca di tassello. È qui che si vede la differenza tra un intervento coerente e un dettaglio improvvisato.
Quando il nodo deve anche contribuire alla risposta globale dell’edificio, il tema cambia ancora: non basta fermare una trave, bisogna aiutare la scatola muraria a lavorare meglio.
In zona sismica il nodo deve chiudere la scatola dell’edificio
In zona sismica il collegamento trave-muro ha un valore diverso. Non serve solo a tenere su il solaio, ma a limitare i ribaltamenti delle pareti, distribuire meglio le azioni orizzontali e, quando il solaio lo consente, avvicinare l’edificio a un comportamento scatolare, cioè a un organismo in cui pareti e orizzontamenti collaborano davvero.
Qui la differenza tra un vincolo puntuale e una connessione ben distribuita è enorme. Una sola staffa ben fatta non sostituisce un diaframma efficiente; allo stesso modo, un solaio deformabile non diventa rigido perché ho aumentato la quantità di ferri. Il comportamento globale nasce dall’insieme, non da un singolo pezzo di ferramenta.
Io guardo sempre il nodo insieme al resto dell’organismo: cordoli, continuità delle travi, connessioni trasversali, qualità degli appoggi e regolarità del piano. Se questi elementi non dialogano, il collegamento localizzato serve poco e a volte sposta il problema altrove.
Una connessione ben pensata, però, può fallire lo stesso se il dettaglio esecutivo viene trattato come un passaggio secondario. Ed è proprio lì che i problemi più costosi cominciano.
I dettagli esecutivi che fanno davvero la differenza
Ci sono dettagli che in progetto sembrano secondari e in cantiere fanno la differenza. Il primo è la qualità del foro: se la muratura è friabile, bucata male o piena di vuoti, nessun ancorante lavorerà come previsto. Il secondo è la protezione della testata lignea, perché l’umidità di risalita e la condensa sono spesso più pericolose di molte sollecitazioni calcolate su carta.
- Distribuisco sempre gli sforzi con piastre, rondelle maggiorate o capochiave, così da non schiacciare localmente il legno.
- Controllo la profondità utile nel muro e non mi fido di un supporto “vuoto” dietro l’intonaco.
- Se uso resinature o tasselli chimici, pretendo un substrato coerente: su laterizi sfaldati o malte polverose la tenuta cala in fretta.
- Separo il metallo dall’acqua con materiali e finiture adatte, perché la corrosione nel tempo è un guasto strutturale, non solo estetico.
- Prevedo ispezionabilità ogni volta che il nodo può essere controllato in esercizio; un dettaglio nascosto male oggi diventa una diagnosi difficile domani.
Su edifici esistenti una buona posa vale quasi quanto il calcolo. È qui che si vede se il nodo è stato pensato per durare o solo per essere montato in fretta.
Gli errori, infatti, non nascono quasi mai da una singola cattiva scelta: di solito sono una somma di piccole sottovalutazioni.
Gli errori che vedo più spesso nei collegamenti legno-muratura
Gli errori più frequenti sono sempre gli stessi. Il primo è trattare la muratura come se fosse un blocco omogeneo: in realtà può avere facce sconnesse, giunti vuoti, cavità interne e zone già stressate da interventi precedenti. Il secondo è sovradimensionare il ferro e sottodimensionare il supporto.
- Si usa un ancorante standard senza verificare il tipo di muratura.
- Si confonde la capacità a taglio con la capacità di trattenere lo sfilamento.
- Si fora troppo vicino al bordo o troppo vicino ad altre lesioni.
- Si trascura il contenuto di umidità del legno e il suo possibile ritiro.
- Si chiude tutto con finiture rigide, impedendo controlli e piccole deformazioni compatibili.
Il risultato è prevedibile: il dettaglio sembra robusto, ma lavora male appena cambiano i carichi o si ammorbidisce la muratura intorno al foro. La sicurezza vera non viene dalla quantità di acciaio, bensì dall’equilibrio tra supporto, connettore e percorso delle forze.
Quando il supporto non è affidabile, la scelta corretta spesso non è “aggiungere ancora ferro”, ma intervenire prima sulla muratura stessa.
Quando conviene intervenire prima sulla muratura
Quando la muratura non offre affidabilità, io preferisco fermarmi prima di forzarla con un nuovo ancoraggio. In questi casi il lavoro corretto può includere iniezioni, ristilatura profonda dei giunti, scuci e cuci locale, ricostruzione della sede d’appoggio o un cordolo di coronamento, se coerente con l’intervento complessivo.
Ci sono segnali molto chiari che mi fanno cambiare approccio:
- malta disgregata o vuoti diffusi nella zona di attestamento;
- fessure attive intorno alla testata della trave;
- marcescenza, attacco xilofago o schiacciamento del legno;
- muratura a sacco o con paramenti poco solidali;
- umidità persistente che renderebbe poco durevole il collegamento.
In questi casi, pretendere che un ancoraggio risolva tutto è un errore di impostazione. A volte la soluzione più pulita è alleggerire la richiesta al nodo e spostare parte del lavoro su un incatenamento più adatto o su una preconsolidazione mirata.
Il criterio che uso per capire se il collegamento è davvero affidabile
Quando chiudo un progetto, mi chiedo sempre se il nodo è leggibile, verificabile e coerente con la muratura che deve riceverlo. Se la risposta è sì, il sistema ha buone probabilità di funzionare anche fuori dal disegno esecutivo; se la risposta è no, il dettaglio va ripensato.
Per me un buon collegamento tra legno e muratura non è quello più appariscente, ma quello che trasferisce le azioni giuste, con il minor trauma possibile per il supporto e con margine sufficiente per durare nel tempo. È questa la differenza tra un fissaggio e una soluzione strutturale.
