In sintesi, l’acciaio conviene quando servono luci ampie e pochi appoggi
- Una capriata metallica porta il carico del tetto verso gli appoggi con un comportamento reticolare, quindi molto efficiente.
- La scelta dipende soprattutto da luce da coprire, pendenza della falda, interasse tra le capriate e vincoli architettonici.
- Per campate tipiche tra 8 e 18 metri la capriata è spesso una soluzione naturale; oltre i 30 metri l’acciaio diventa spesso la prima opzione.
- I nodi, i controventi e la protezione contro corrosione e incendio contano quasi quanto la geometria.
- Il prezzo reale non dipende solo dal peso dell’acciaio, ma anche da officina, trasporti, montaggio e finiture.
- In Italia il riferimento progettuale resta quello delle NTC vigenti e della relativa Circolare applicativa.
Che cosa sono davvero le capriate metalliche di copertura
Una capriata è una struttura triangolata che lavora soprattutto a sforzo assiale. In pratica, il carico del manto di copertura passa agli arcarecci, poi ai correnti e ai nodi della capriata, fino agli appoggi: è un percorso dei carichi molto leggibile, ed è uno dei motivi per cui questa soluzione funziona bene nelle coperture a grande luce.
Nel linguaggio di cantiere si parla spesso di ferro, ma quando progetto una copertura ragiono quasi sempre in acciaio strutturale. La differenza non è solo terminologica: l’acciaio consente di controllare meglio resistenza, deformazioni, connessioni e durabilità. Una capriata ben pensata riduce o annulla le spinte orizzontali sulle murature d’ambito e lascia libero lo spazio sottostante, cosa molto utile in capannoni, magazzini, palestre, sale polifunzionali e, in generale, dove non si vogliono pilastri intermedi.
ACCA ricorda che le capriate entrano in gioco tipicamente tra gli 8 e i 18 metri quando si vuole evitare che la copertura scarichi spinte indesiderate sulle murature. In officina, però, la distanza non basta: contano anche geometria del tetto, presenza di impianti sospesi, vincoli di facciata e qualità degli appoggi.
Da qui nasce il punto chiave: una capriata non è solo un triangolo di profili, ma un sistema completo fatto di correnti, diagonali, montanti, arcarecci e controventi. Capito questo, le differenze tra le varie tipologie diventano molto più chiare.
Le tipologie più usate e il motivo della scelta
La forma della capriata non si sceglie per abitudine, ma per efficienza rispetto alla luce da coprire e al tipo di copertura. Le varianti più ricorrenti sono quelle all’inglese, Polonceau, Mohnié e Warren; ognuna ha un equilibrio diverso tra peso proprio, rigidezza, semplicità costruttiva e resa architettonica.
| Tipologia | Dove funziona bene | Punto forte | Limite da non sottovalutare |
|---|---|---|---|
| All’inglese | Luci medio-grandi, coperture con geometria leggibile | Schema intuitivo e molto diffuso | Non è sempre la più efficiente se la luce cresce molto |
| Polonceau | Luci medio-grandi con esigenza di buon rendimento strutturale | Ottimo compromesso tra leggerezza e capacità portante | I nodi e la posa richiedono precisione |
| Mohnié | Coperture dove si cerca una buona distribuzione delle aste tese | Schema interessante per limitare alcune sollecitazioni | Va modellata con attenzione, non è una soluzione “standard” per tutti i casi |
| Warren | Grandi luci e coperture più regolari | Molto efficiente sulle grandi campate | Deve essere verificata con rigore fuori piano e nei dettagli di collegamento |
La Fondazione Promozione Acciaio osserva che, oltre i 30 metri, l’acciaio diventa spesso la scelta più naturale per le coperture: è un dato importante, perché sposta il ragionamento dalla sola “forza” alla vera efficienza del sistema. Per campate importanti, infatti, la sezione piena di una trave semplice tende a crescere troppo; la reticolare, invece, usa il materiale in modo più intelligente.
Un’altra regola pratica che tengo sempre a mente riguarda l’interasse tra le capriate. In uno schema didattico e di progetto molto diffuso, se l’interasse resta fino a circa 7 metri si può mantenere un assetto più semplice; oltre quella soglia servono spesso elementi aggiuntivi, come travi di falda, travi longitudinali e falsi puntoni, per governare meglio l’orditura e la stabilità globale. Non è una regola assoluta, ma è un buon campanello d’allarme quando si sta semplificando troppo il modello.
In breve, la tipologia non va scelta “per gusto”: si sceglie in funzione di luce, pendenza, interasse e obiettivo strutturale. Da qui si passa al tema che decide se la capriata funziona davvero: il dimensionamento.

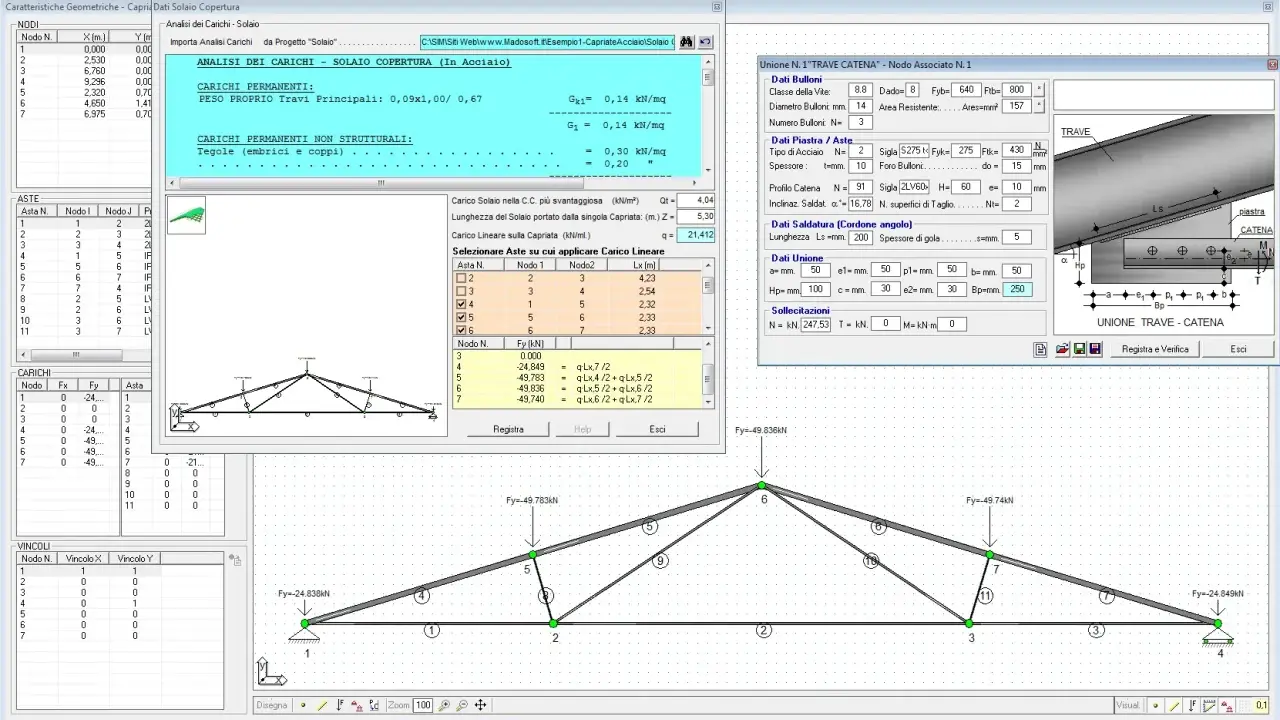

Come si progetta una capriata in modo credibile
Io parto sempre da quattro domande: quanto pesa la copertura, quali azioni ambientali devo considerare, che luce devo coprire e quanto posso deformarmi senza creare problemi al resto dell’edificio. Le capriate metalliche non si dimensionano a intuito; servono verifiche su resistenza, stabilità, deformabilità e collegamenti.
Le azioni da considerare sono quelle che ci si aspetta davvero in copertura: peso proprio della struttura, peso dell’orditura secondaria, manto di copertura, neve, vento, eventuali impianti sospesi e, se il contesto lo richiede, azioni sismiche e interazioni con elementi secondari. Il punto non è elencarle soltanto, ma capire quali sono dominanti nel caso specifico. Una copertura leggera in area ventosa non si comporta come una copertura pesante in zona con forte carico neve.
Dal punto di vista geometrico, il rapporto tra altezza e luce ha un peso reale sull’efficienza. Nei casi più comuni, i dati di riferimento riportano rapporti orientativi nell’ordine di 1/6-1/8 per capriate all’inglese e di circa 1/8-1/10 per schemi Polonceau; per le Warren si arriva anche a rapporti più spinti, intorno a 1/15, nelle grandi luci. Sono valori indicativi, ma aiutano a capire una cosa semplice: una capriata troppo bassa lavora male, una troppo alta può diventare inutile o costosa.
Nel progetto pratico guardo sempre anche ai dettagli delle aste. Le capriate si realizzano spesso con profilati angolari, profili I, U o H, assemblati con bullonatura o saldatura. Questo significa che il modello strutturale deve essere coerente con il dettaglio costruttivo: una bella analisi numerica non serve a molto se poi il nodo reale in officina introduce eccentricità, indebolimenti o difficoltà di montaggio.
Un errore frequente è trattare la capriata come se fosse una semplice trave. Non lo è. La capriata è un sistema tridimensionale che va tenuto in piano con controventi di falda e controventi verticali; altrimenti il rischio non è solo la flessione, ma anche l’instabilità fuori piano. In altre parole, il modello deve raccontare anche come la struttura si tiene in piedi quando non la stai caricando “perfettamente” nel suo piano teorico.
Questa distinzione è decisiva, perché da qui dipende anche il confronto con altri materiali e con altri schemi di copertura.
Acciaio, legno o cemento armato
Quando si valuta una copertura, la domanda corretta non è “qual è il materiale migliore in assoluto?”, ma “qual è il materiale più coerente con luce, uso, tempi e manutenzione?”. L’acciaio vince spesso sulla grande luce e sulla velocità di montaggio; il legno piace per prestazioni termoigrometriche e immagine architettonica; il cemento armato entra in gioco quando si cercano altri tipi di continuità o si lavora su schemi diversi.
| Criterio | Acciaio | Legno | Cemento armato |
|---|---|---|---|
| Peso proprio | Molto contenuto rispetto alle prestazioni | Contenuto, ma dipende dalle sezioni | Più elevato |
| Luci grandi | Molto adatto, soprattutto oltre le campate medie | Ottimo in molti casi, ma con limiti geometrici e di deformazione | Meno competitivo sulle grandi coperture reticolari |
| Tempi di montaggio | Rapidi se la prefabbricazione è ben gestita | Buoni, ma dipendono dalla lavorazione | Più lenti e spesso più pesanti in cantiere |
| Manutenzione | Va prevista protezione anticorrosiva e controllo dei nodi | Richiede attenzione a umidità e degrado biologico | Attenzione a fessurazioni e durabilità del copriferro |
| Impatto sugli spazi interni | Molto favorevole per ambienti liberi da pilastri | Molto favorevole, spesso anche sul piano estetico | Più rigido come schema e più invasivo come massa |
Se devo essere netto, l’acciaio conviene quando la copertura deve essere ampia, modulare e facilmente prefabbricabile. Non conviene invece farsi attrarre solo dalla sua rapidità: se il progetto ha un budget stretto, una luce modesta e una geometria molto semplice, il vantaggio della capriata metallica può assottigliarsi, soprattutto quando entrano in gioco protezioni speciali, trasporti complessi o montaggi con gru impegnative.
Per edifici esistenti, poi, la scelta va ancora più calibrata. Una capriata metallica può alleggerire il sistema e ridurre le spinte, ma solo se gli appoggi, le murature e le fondazioni sono davvero in grado di ricevere i nuovi carichi. Qui la verifica dell’esistente vale più di qualunque soluzione “bella” sulla carta.
Il confronto tra materiali chiarisce il quadro generale. Il passo successivo, però, è più concreto: capire quali dettagli fanno davvero funzionare la copertura una volta usciti dal disegno.
I dettagli costruttivi che fanno la differenza in officina e in cantiere
Su una capriata di acciaio, i nodi contano quasi quanto le aste. Se i collegamenti sono deboli, disallineati o poco leggibili in montaggio, tutta la struttura perde efficienza. Io controllo sempre tre cose: geometria del nodo, tolleranze di fabbricazione e facilità di assemblaggio sul posto.
La protezione contro la corrosione è il primo tema pratico. In funzione dell’ambiente si usano zincatura a caldo, cicli vernicianti o soluzioni combinate. Non ha senso risparmiare qui per poi ritrovarsi, dopo pochi anni, con interventi localizzati che costano molto più della protezione fatta bene all’inizio.
Subito dopo viene la stabilità globale. I controventi di falda servono a irrigidire la copertura, stabilizzare le briglie compresse e contribuire alla risposta sismica dell’insieme. I controventi verticali, invece, aiutano a portare le azioni lungo le direzioni corrette e a evitare che la struttura si muova come un blocco unico. In molti schemi di capannone si collocano alle testate e, quando serve, anche in una campata centrale: non è un vezzo progettuale, è il modo più diretto per dare un percorso chiaro alle azioni orizzontali.
Un altro dettaglio spesso trascurato è la freccia, cioè la deformazione verticale sotto carico. Anche quando la resistenza è sufficiente, una deformazione eccessiva può compromettere il manto di copertura, gli infissi, gli impianti o l’immagine generale dell’opera. Per questo non guardo mai solo alla tensione nelle aste: guardo anche a come si muove il sistema.
Infine c’è il tema dell’incastro con il resto dell’edificio. Una capriata perfetta in officina può diventare problematica se gli arcarecci non sono coerenti, se i fissaggi del manto sono incoerenti con le dilatazioni termiche o se i carichi sospesi non erano stati previsti. In cantiere, l’errore tipico non è “rompere” la struttura: è creare piccoli compromessi che sommano problemi nel tempo.
Per questo, quando una copertura in acciaio funziona bene, si vede subito: gli elementi secondari sono coerenti, i nodi sono puliti, i controventi sono leggibili e il comportamento della struttura è comprensibile già prima dell’esecuzione. E questo porta naturalmente alla domanda finale: quando conviene davvero investire in questo tipo di soluzione?Il controllo finale che io farei prima di approvare il progetto
Prima di approvare una copertura con capriate metalliche, io controllerei tre punti senza fare sconti. Primo: il percorso dei carichi deve essere lineare, dal manto agli appoggi. Secondo: la stabilità fuori piano deve essere risolta con controventi, non lasciata alla buona sorte. Terzo: la durabilità deve essere coerente con l’ambiente reale, non solo con l’idea iniziale di progetto.
- Se la luce è ampia e lo spazio interno deve restare libero, la capriata metallica ha molto senso.
- Se il problema principale è la semplicità di posa, la prefabbricazione in acciaio dà un vantaggio concreto.
- Se il nodo più delicato è la manutenzione futura, la protezione superficiale va decisa subito, non rimandata.
- Se l’edificio è esistente, gli appoggi e le murature vanno verificati prima di pensare alla nuova struttura.
- Se il progetto prevede modifiche impiantistiche o carichi sospesi, questi carichi vanno inseriti nel modello, non aggiunti “dopo”.
In un progetto ben riuscito, la capriata non si nota perché è spettacolare: si nota perché rende semplice tutto il resto. E quando questo accade, la copertura diventa davvero una struttura affidabile, razionale e facile da leggere anche a distanza di anni.
