Travi reticolari - come funzionano e quando convengono davvero

Le travi reticolari sono una delle soluzioni più efficaci quando serve coprire grandi campate con pesi contenuti e deformazioni sotto controllo. In questo articolo spiego come lavorano, quando convengono davvero, quali schemi si usano più spesso e quali dettagli di progetto ed esecuzione fanno la differenza in cantiere. Mi concentro sulla pratica strutturale, con un taglio utile per chi deve leggere, valutare o discutere una soluzione di carpenteria con cognizione di causa.

Come lavora una struttura reticolare

Il principio è semplice solo in apparenza: una struttura reticolare funziona bene quando le forze vengono convogliate nei nodi e le aste si occupano quasi soltanto di sforzi normali. I correnti superiore e inferiore formano la “spina dorsale” del sistema, mentre diagonali e montanti ripartiscono il taglio e stabilizzano la geometria triangolata. È proprio il triangolo a fare la differenza: rispetto a uno schema privo di triangolazione, il comportamento è molto più rigido e prevedibile.

Quando progetto o valuto questo tipo di soluzione, guardo subito due cose: dove entrano i carichi e come li portano i nodi. Se il carico arriva in corrispondenza dei pannelli e attraverso arcarecci, traversi o secondarie ben disposte, il sistema lavora in modo pulito. Se invece i carichi vengono applicati in modo eccentrico, oppure il nodo è costretto a farsi carico di azioni non previste, compare flessione secondaria e la reticolare perde parte del suo vantaggio.

Per questo motivo la geometria non è un dettaglio estetico. La profondità dell’elemento, la maglia dei pannelli e la posizione dei vincoli determinano la distribuzione interna delle forze più della sola sezione delle aste. Quando la luce cresce, questo equilibrio diventa ancora più importante, ed è lì che la scelta del sistema giusto comincia a pesare davvero.

Quando conviene usarla e quando no

La soluzione reticolare dà il meglio quando serve coprire molto spazio con poco materiale strutturale e con una buona possibilità di prefabbricazione. In copertura la incontro spesso in capannoni industriali, palazzetti, hangar, pensiline importanti e, più in generale, in tutte le opere dove la campata è una variabile decisiva. In termini pratici, la fascia in cui la scelta diventa particolarmente interessante è spesso quella delle luci medie e grandi, indicativamente da 10 a 40 m, ma il confine vero dipende dai carichi, dalla geometria e dai vincoli architettonici.

Io tendo a sconsigliarla quando la luce è piccola e il vantaggio sul peso non compensa la complessità dei nodi, oppure quando l’opera richiede una manutenzione molto semplice e un numero minimo di elementi da controllare. Anche in contesti aggressivi, con alta esposizione a corrosione o ispezioni difficili, la scelta va pesata con più prudenza. La struttura reticolare, insomma, è fortissima quando il problema giusto è la luce; è meno brillante quando il problema principale è la semplicità assoluta.

Una volta chiarito quando ha senso adottarla, il passo successivo è capire quali schemi si usano davvero e perché alcuni funzionano meglio di altri in certe applicazioni.

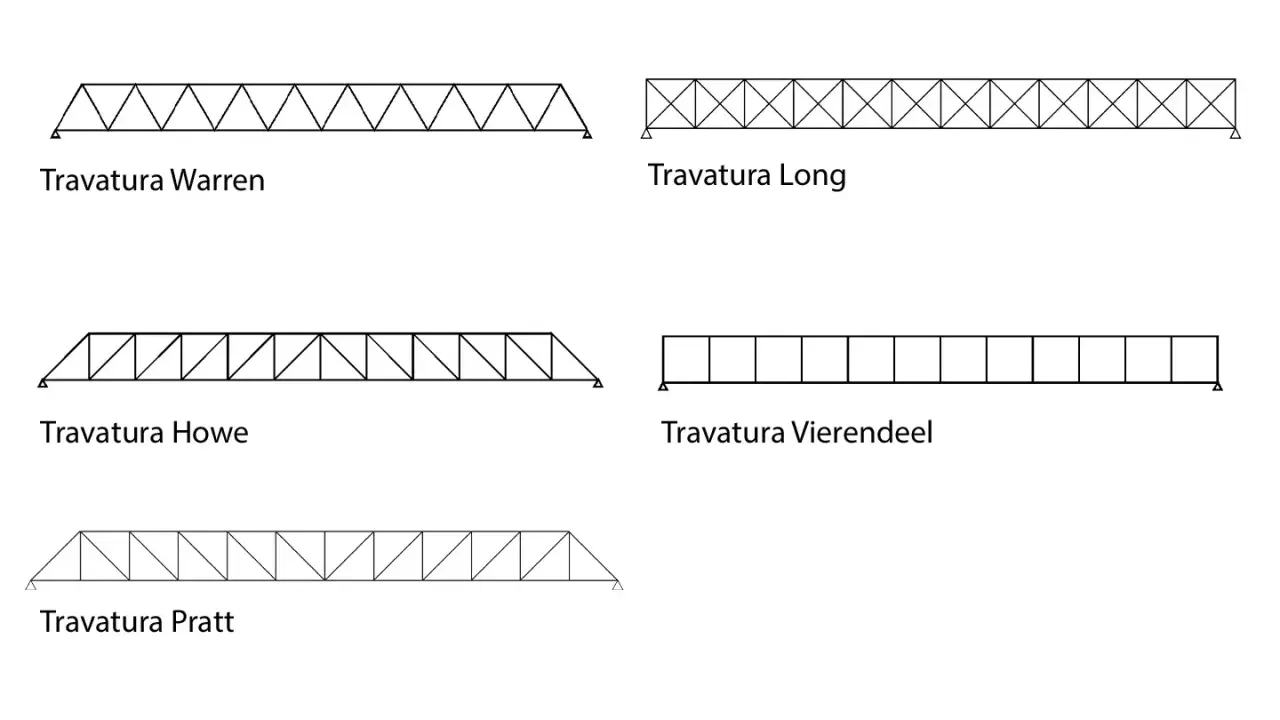

Le principali configurazioni delle travi reticolari

La prima distinzione che faccio è tra reticolare piana e reticolare spaziale. La prima lavora in un solo piano ed è la scelta classica per coperture e ponti; la seconda distribuisce le azioni in tre dimensioni e diventa interessante quando servono grandi campate, migliore rigidezza torsionale o un effetto architettonico più libero. Le reticolari spaziali sono più complesse da produrre e montare, ma in cambio offrono una risposta molto efficiente quando la forma dell’opera chiede qualcosa di più di un semplice piano triangolato.

Nel linguaggio di cantiere, la capriata in acciaio è spesso la variante più riconoscibile; in quella in legno il comportamento cambia poco come principio, ma cambiano molto le connessioni, l’umidità di esercizio e il modo in cui il materiale tollera le concentrazioni di sforzo. Le forme più semplici non sono automaticamente le più economiche: se il modulo è ripetitivo, il nodo è standardizzato e il montaggio è rapido, anche uno schema apparentemente più articolato può risultare più conveniente. Ed è qui che la progettazione smette di essere teorica e diventa davvero industriale.

Per capire fino in fondo questa scelta, però, bisogna entrare nel progetto vero e proprio: non basta disegnare i triangoli, bisogna verificare che reggano nel mondo reale.

Come si dimensiona senza perdere il controllo

Io parto sempre da una sequenza molto concreta: luce da coprire, carichi, appoggi, schema statico, altezza dell’elemento e, solo dopo, sezioni delle aste. Come regola di primo orientamento, l’altezza strutturale di una soluzione reticolare in copertura cade spesso nell’ordine di 1/8-1/15 della luce, ma il valore reale va bilanciato con frecce ammissibili, ingombri architettonici e peso complessivo. Una trave troppo bassa lavora male; una troppo alta può diventare ingombrante, costosa e poco coerente con il progetto.

1. Definisco luce, appoggi e vincoli di stabilità globale.
2. Stimo il modulo dei pannelli e la profondità iniziale della struttura.
3. Individuo il percorso dei carichi verso i nodi, evitando eccentricità inutili.
4. Dimensiono correnti, diagonali e montanti in base agli sforzi di trazione, compressione e instabilità.
5. Verifico connessioni, deformazioni di esercizio, vibrazioni e, se il caso lo richiede, fatica.

In Italia il quadro pratico passa da NTC 2018 ed Eurocodice 3, con le azioni di riferimento che arrivano poi dal sistema normativo sulle azioni e, se necessario, dalle verifiche sismiche. Questo significa che non basta controllare la resistenza nominale delle aste: vanno considerati instabilità locale e globale, effetti del secondo ordine, capacità dei nodi e compatibilità con le azioni accidentali come neve, vento e manutenzione. Le istruzioni CNR sulle azioni del vento, per esempio, trattano in modo specifico anche le reticolari piane, proprio perché la permeabilità dell’insieme cambia il modo in cui il flusso investe la struttura.

Un altro punto che vedo trascurato spesso è la freccia. In copertura, valori compatibili con L/200-L/300 sono un riferimento pratico frequente, ma il limite reale dipende dal pacchetto di copertura, dagli impianti sospesi e dalle esigenze di esercizio. Se la copertura ospita lucernari, linee tecniche o finiture delicate, una deformazione che sulla carta sembra accettabile può diventare un problema immediato in cantiere o in esercizio. Da qui nasce la necessità di curare con la stessa attenzione sia il modello sia il dettaglio costruttivo.

Materiali, giunzioni e dettagli esecutivi che fanno la differenza

Il materiale più usato resta l’acciaio, perché offre un rapporto molto efficace tra resistenza, peso e facilità di prefabbricazione. Il legno, però, ha ancora un ruolo forte nelle coperture, soprattutto quando si cerca un linguaggio architettonico più caldo o una filiera costruttiva coerente con edifici a bassa o media aggressività ambientale. Le soluzioni miste esistono, ma vanno trattate con disciplina: il punto non è “unire materiali diversi”, è farli lavorare insieme senza creare discontinuità inutili.

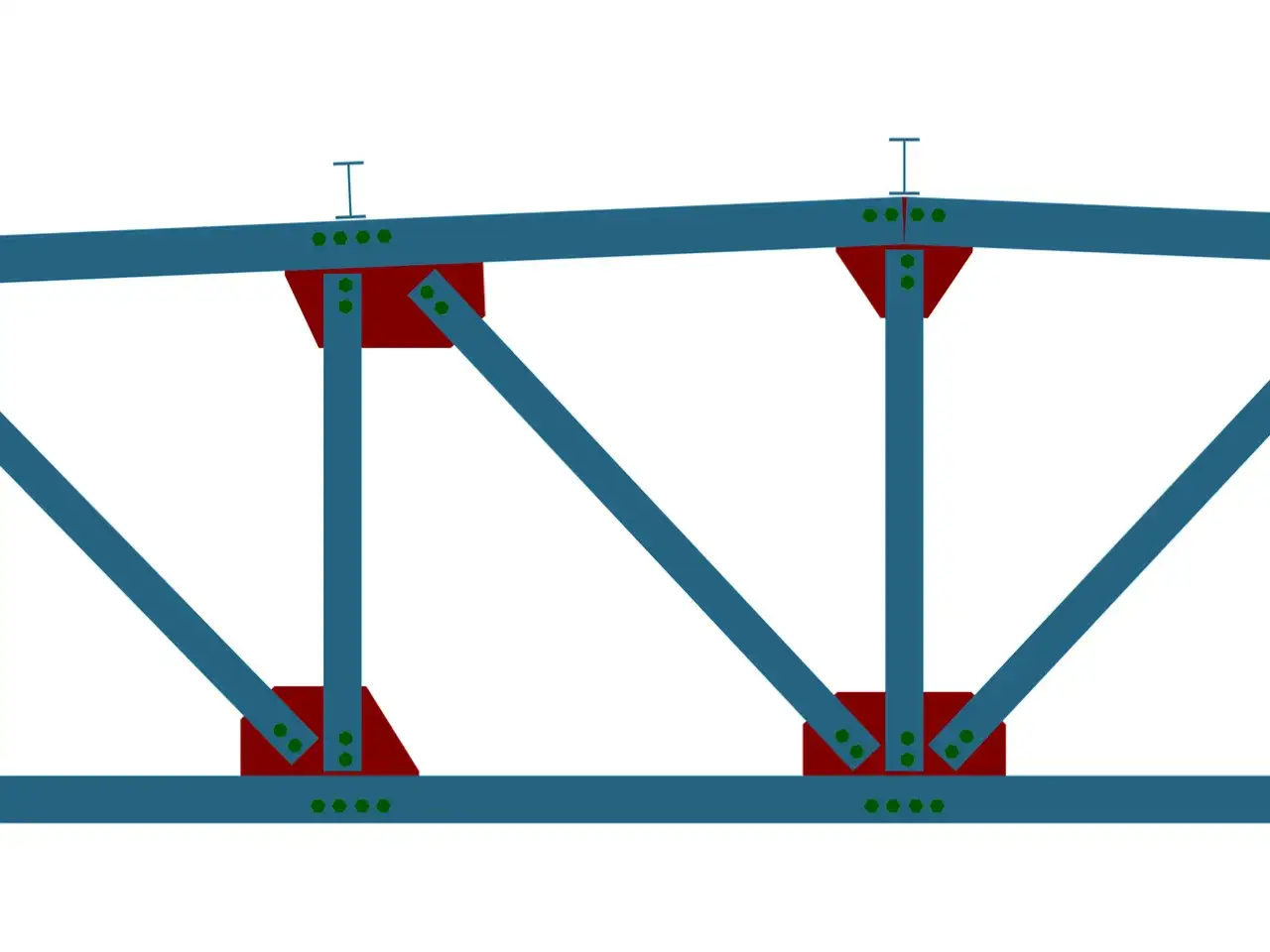

Le connessioni sono il vero cuore della struttura. Nodo bullonato e nodo saldato non sono equivalenti: il primo aiuta il montaggio, la smontabilità e spesso la manutenzione; il secondo può essere più compatto, ma chiede più controllo in officina e in ispezione. Le piastre di nodo devono accogliere forze reali, non solo il disegno teorico del modello. Se il nodo diventa troppo congestionato, con troppe aste che arrivano nello stesso punto, il vantaggio della reticolazione si perde proprio dove dovrebbe dare il meglio.

• Protezione anticorrosiva per l’acciaio esposto, soprattutto in ambienti umidi o industriali.
• Protezione al fuoco quando la destinazione d’uso o la normativa la richiedono.
• Tolleranze di fabbricazione coerenti con il montaggio, altrimenti il nodo “buono” resta solo teorico.
• Accessibilità per ispezione, perché una struttura ben progettata deve poter essere controllata nel tempo.
• Coordinamento con impianti e copertura, evitando fori, tagli e interferenze improvvisate in fase esecutiva.

Nel legno il discorso è ancora più delicato: l’umidità, la direzione della fibratura e la capacità delle connessioni di distribuire gli sforzi condizionano il risultato tanto quanto la sezione delle aste. Io diffido sempre delle soluzioni che sembrano semplici solo perché il disegno è pulito. In una reticolare ben riuscita, la semplicità è il risultato finale di molti controlli, non il punto di partenza.

Ed è proprio quando i dettagli sembrano secondari che si concentrano gli errori più costosi, quelli che in progetto non si vedono ma in cantiere emergono subito.

Gli errori che fanno perdere efficienza e sicurezza

Il primo errore è trattare il sistema come una somma di aste isolate. Una reticolare non è un magazzino di profilati: è un organismo in cui ogni nodo influisce sul comportamento globale. Se il modello ignora la reale trasmissione dei carichi, o se le aste vengono scelte solo in base alla resistenza statica senza considerare la snellezza, l’efficienza crolla rapidamente.

• Carichi introdotti fuori nodo, che generano flessione parassita e complicano il comportamento.
• Compressioni sottovalutate, perché una barra compressa snella può instabilizzarsi prima di raggiungere la resistenza teorica.
• Connessioni progettate in modo troppo ottimistico, con piastre, bulloni o saldature non coerenti con gli sforzi reali.
• Frecce ignorate, soprattutto quando la copertura ha elementi secondari sensibili o impianti sospesi.
• Effetti del vento e della manutenzione trascurati, con carichi che nella vita reale non sono affatto marginali.
• Fatica e corrosione dimenticate, problema serio nelle opere soggette a cicli ripetuti o ambiente aggressivo.

Un altro errore molto comune è cercare di “salvare” la struttura solo aumentando le sezioni. Non sempre funziona. Se il problema è geometrico o nasce nel nodo, una sezione più grande può peggiorare il peso, la congestione e i costi senza risolvere la causa del malfunzionamento. Io preferisco quasi sempre correggere prima la logica del flusso resistente e solo dopo ritoccare le sezioni. È un approccio più sobrio, ma quasi sempre più solido.

Per chiudere il cerchio, la domanda non è solo se la soluzione regge, ma se è la più sensata per l’opera che si vuole davvero costruire.

La scelta migliore nasce da luce, carichi e cantierabilità

Prima di decidere, io mi faccio sempre tre domande: la campata è abbastanza ampia da giustificare il sistema? I carichi sono abbastanza leggibili da far lavorare bene la maglia triangolata? Il cantiere, il trasporto e la manutenzione rendono questa scelta davvero praticabile? Se la risposta è sì, una soluzione reticolare resta una delle opzioni più intelligenti della carpenteria moderna.

Se invece l’opera è piccola, il beneficio sul peso è modesto o il numero di nodi complica troppo produzione e controllo, conviene spesso restare su uno schema più diretto. La qualità del progetto non sta nell’aver scelto la soluzione più “tecnica”, ma quella che tiene insieme statica, esecuzione, durabilità e costi con il minor numero possibile di compromessi nascosti. Quando questi quattro fattori sono allineati, il risultato si vede subito: meno materiale sprecato, montaggio più ordinato e comportamento strutturale più limpido.

In pratica, una buona reticolare non è mai solo un esercizio di calcolo: è un equilibrio tra forma, nodo, montaggio e durata nel tempo. Se questi elementi sono coerenti, la soluzione resta attuale, robusta e molto difficile da battere nelle grandi luci.
