I punti che contano prima di scegliere il nodo
- Il nodo non deve solo reggere il carico verticale, ma anche eventuali azioni orizzontali e di sollevamento.
- Il contatto diretto e prolungato tra legno e calcestruzzo è quasi sempre una cattiva idea sul piano della durabilità.
- Le soluzioni più affidabili separano appoggio e ritenuta, usando dormiente, staffe, angolari, viti o barre filettate.
- La verifica va fatta sul sistema completo, non solo sul connettore.
- Se il nodo lavora in zona sismica o con coperture leggere, il tema della duttilità diventa decisivo.
Perché questo nodo non va trattato come un semplice appoggio
Io separo sempre due funzioni: portare i carichi verticali e trattenere la trave quando arrivano vento, sisma o deformazioni differenziali. Se confondo le due cose, finisco con dettagli che sembrano robusti ma si comportano male alla prima variazione di umidità o alla prima spinta orizzontale. Il legno lavora bene se resta asciutto, ispezionabile e libero di muoversi quanto basta; il calcestruzzo, invece, è rigido e stabile, ma non perdona gli errori di posa.
Per questo il nodo tra cordolo e trave lignea non andrebbe mai impostato come un incastro “di fortuna”. Il vero rischio non è solo la rottura, ma la perdita di durabilità: acqua che entra nella testa della trave, condensa nella zona di appoggio, ferri posati troppo vicini al bordo o una ritenuta che non ha una logica strutturale chiara. In una risposta tecnica di PromoLegno il messaggio è netto: annegare la testa delle travi nel cordolo in c.a. crea problemi di umidità e di comportamento del nodo, quindi è una soluzione da evitare salvo casi molto particolari.
Se capisci questo punto, tutto il resto diventa più leggibile: prima si risolve il percorso dei carichi, poi si protegge il legno, poi si rifinisce il dettaglio. Ed è proprio su queste scelte che conviene ragionare adesso.
Le soluzioni costruttive che uso davvero per collegare cordolo e trave
Le soluzioni non sono infinite, ma cambiano molto in base a ciò che vuoi ottenere. Io di solito le leggo così: appoggio semplice con separazione dei materiali, collegamento con staffa o piastra, collegamento con barre o viti inclinate, oppure dettaglio “annegato” che però, nella pratica, considero l’ultima scelta. La differenza non è estetica, è funzionale.
| Soluzione | Quando la preferisco | Punti forti | Limiti reali |
|---|---|---|---|

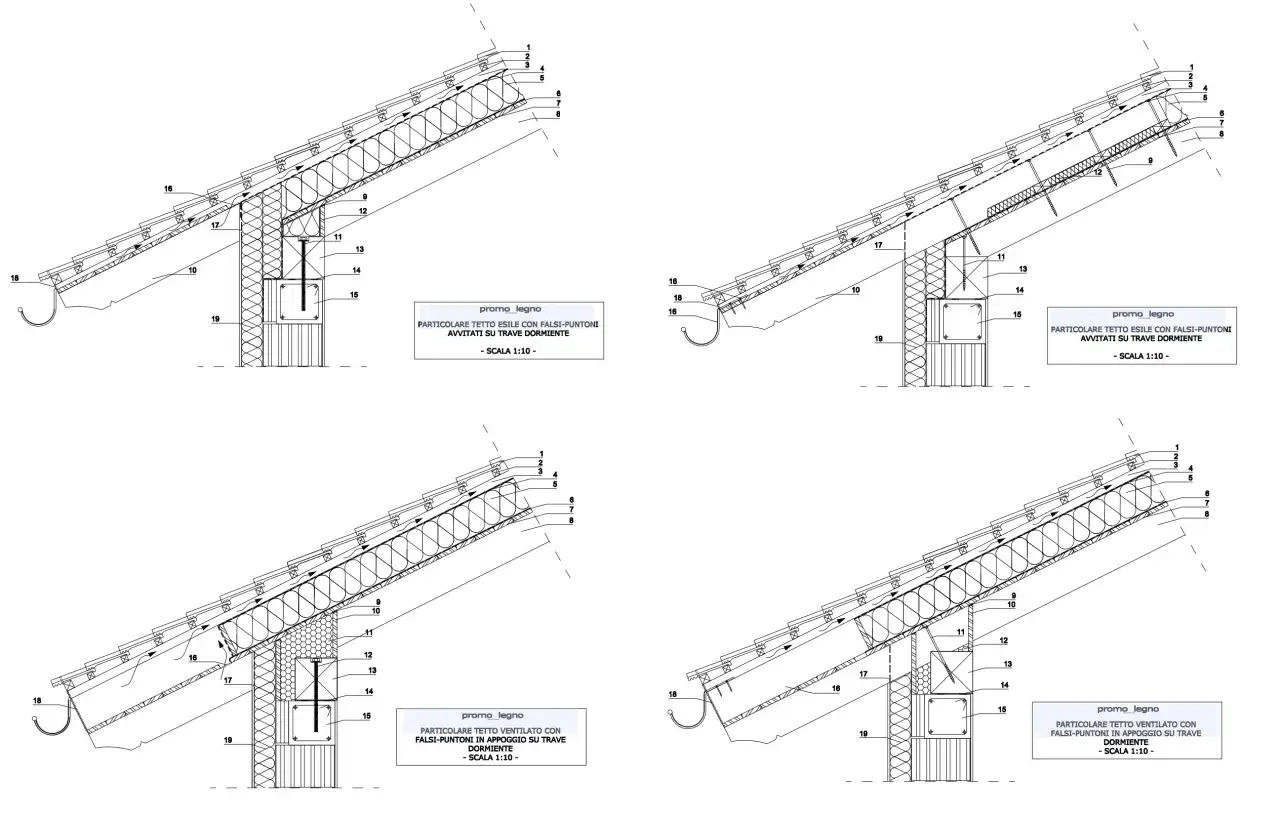

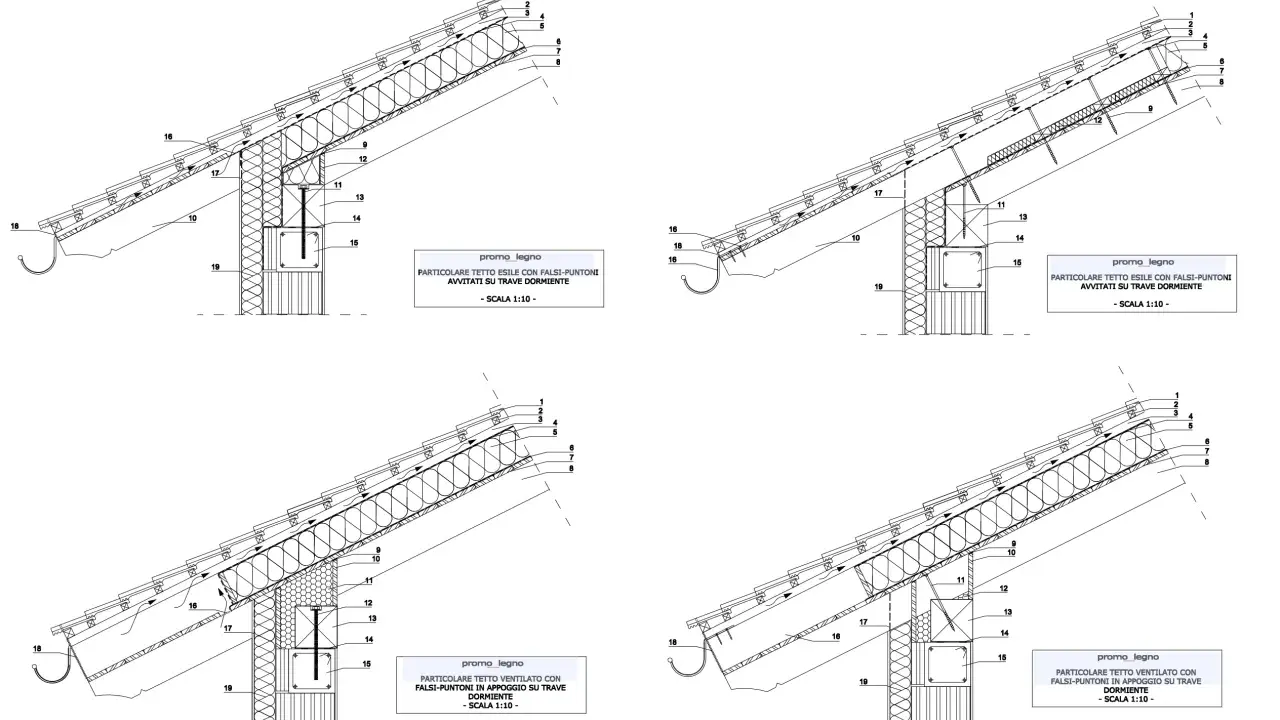

| Dormiente in legno con staffe o angolari | Quando la trave deve appoggiare in modo leggibile e ispezionabile | Separa il legno dal calcestruzzo, semplifica manutenzione e posa | Richiede spazio, quote corrette e un appoggio ben livellato |
| Staffa a scomparsa | Quando serve un nodo pulito e un’estetica più ordinata | Buon compromesso tra capacità portante e pulizia del dettaglio | Serve un intaglio nella trave e una progettazione più attenta |
| Barre filettate, viti o piastre metalliche | Quando devo trasferire ritenuta, taglio o sollevamento da vento | Soluzione molto versatile, adatta a molti casi di cantiere | Va verificata bene su legno, connettore e calcestruzzo |
| Testa della trave incassata nel cordolo | Solo in casi eccezionali e molto controllati | Può sembrare semplice in fase esecutiva | Criticità elevate per umidità, ventilazione, ispezione e durabilità |
Nella pratica vedo spesso ferri e piastre nell’ordine di grandezza di M12-M16 e piastre da 8-10 mm, ma non sono valori da prendere come regola. Sono solo una traccia tipica: il diametro, lo spessore e la geometria del nodo dipendono da azioni, luce, classe del legno, distanza dai bordi del cordolo e tipo di ancorante. Se la connessione deve anche assorbire movimenti orizzontali, io tendo a preferire soluzioni con ingranamento meccanico e una chiara gerarchia delle rotture, non dettagli “forti” solo sulla carta.
In altri termini, prima scelgo la funzione del nodo e solo dopo scelgo il pezzo metallico. Questo passaggio è molto più importante di quanto sembri, e porta direttamente alle verifiche da fare davvero.
Come inquadro le verifiche di progetto
Per impostare correttamente il nodo io resto dentro i riferimenti che in Italia sono ancora quelli operativi: NTC 2018, Circolare esplicativa 2019 e UNI EN 1995-1-1 per la parte lignea. Per l’ancoraggio al calcestruzzo non basta dire “uso una barra”: serve un sistema coerente con il supporto, con la documentazione del prodotto e con la geometria del dettaglio. In altre parole, il calcolo non finisce sul connettore.
Le verifiche che considero essenziali sono queste:
- legno, con controllo di schiacciamento perpendicolare alla fibra, rifollamento, trazione e taglio locale;
- connettore, con controllo della resistenza a taglio, estrazione e comportamento duttile;
- calcestruzzo, con verifica di bordo, copriferro, profondità di ancoraggio e possibili rotture fragili;
- sistema complessivo, con azioni verticali, vento in sollevamento e, se necessario, azioni orizzontali da sisma.
Qui il punto delicato è la duttilezza. Quando il nodo partecipa alla risposta globale della struttura, io preferisco che l’eventuale crisi avvenga in modo controllato nel legno o nel connettore, non con una rottura fragile del supporto in calcestruzzo o con l’estrazione improvvisa dell’ancorante. È una logica che ritorna spesso anche nelle soluzioni industriali per staffe e fissaggi su calcestruzzo.
Un’altra attenzione pratica è il tipo di ancorante. In cantiere si vedono viti per calcestruzzo, tasselli meccanici e barre filettate con ancorante chimico. Non sono intercambiabili per abitudine: cambiano tempi di posa, sensibilità al supporto, controllo della profondità e comportamento in esercizio. Se il supporto è fessurato, se i bordi sono ravvicinati o se la connessione deve lavorare in modo ripetuto, la scelta va fatta con molta più cautela.
Da qui si capisce perché due nodi apparentemente simili possano richiedere verifiche molto diverse. Ed è proprio per questo che gli errori esecutivi pesano più di quanto si immagini.
Gli errori che rovinano durata e comportamento sismico
Il primo errore è il più classico: annegare la testa della trave nel calcestruzzo pensando di aver risolto tutto. In realtà si ottiene spesso l’effetto opposto, cioè una zona poco aerata, difficile da ispezionare e vulnerabile all’umidità. Se il legno lavora già con un intaglio, la fibra è interrotta e il rischio di assorbimento d’acqua cresce ancora.
Il secondo errore è affidarsi alla sola idea di “blocco”, senza distinguere tra appoggio e ritenuta. Una trave può anche portare bene il peso verticale, ma poi risultare insufficiente contro il ribaltamento, la spinta del vento o gli effetti del sisma. In quel caso il nodo si muove nel modo sbagliato e i danni compaiono dove non li aspettavi: nelle teste, nelle viti o nella muratura/corpo del cordolo.
Il terzo errore, molto concreto, è trascurare il tema dell’acqua. Se la zona di appoggio non è protetta, l’umidità di risalita o la condensa trovano facilmente un punto debole. Per questo io considero quasi sempre utile un elemento di interposizione, come un dormiente o una tavola di separazione, insieme a un materiale di protezione compatibile, ad esempio sughero o una fascia elastomerica dove ha senso.
Il quarto errore è forare e fissare senza guardare copriferro, bordo del cordolo e percorso delle armature. Sembra un dettaglio banale, ma in cantiere è uno dei motivi più frequenti di contenzioso. Una barra messa male non è solo un problema di resistenza, è un problema di durabilità e di affidabilità dell’intero nodo.
Il quinto è scegliere ferramenta non protetta o non adatta all’ambiente. In copertura, in prossimità di terrazzi o in zone esposte, la corrosione può cambiare rapidamente il comportamento del sistema. Se il nodo è nascosto e non più accessibile, il margine di errore si riduce ancora di più.
Quando questi rischi sono chiari, la posa in cantiere smette di essere un’operazione standard e diventa un piccolo processo tecnico da gestire con ordine.
Come imposterei la posa in cantiere
Se dovessi gestire io il dettaglio in cantiere, partirei da una sequenza molto semplice ma rigorosa. Prima il rilievo delle quote, poi la scelta del nodo, infine la posa. Saltare uno di questi passaggi è il modo più rapido per costruire un collegamento che funziona solo in tavola.
- Verifico quote, pendenze e spessori reali del cordolo, perché il nodo deve nascere dalla geometria reale, non da quella ipotizzata.
- Controllo la posizione delle armature esistenti o previste nel cordolo, così da non compromettere copriferro e continuità strutturale.
- Preparo l’appoggio della trave con una separazione corretta dal calcestruzzo, se il dettaglio lo richiede.
- Installo staffe, angolari, piastre o barre secondo lo schema scelto, senza improvvisare orientamento e profondità.
- Proteggo le testate lignee e curo la sigillatura delle zone esposte, ma senza chiudere tutto in modo ermetico se poi manca ventilazione.
Qui mi piace essere molto pratico: un nodo ben fatto è leggibile. Se un giorno qualcuno dovrà ispezionarlo, capire come lavora e magari sostituire un elemento secondario, il dettaglio deve essere comprensibile. È uno dei motivi per cui preferisco spesso una staffa ben progettata a una soluzione “misteriosa” e troppo chiusa.
C’è poi un aspetto che in cantiere conta più di quanto si dica: la qualità del supporto. Un cordolo fresato male, fuori piombo o con superficie irregolare può vanificare anche la migliore ferramenta. In questi casi, la precisione del getto e della preparazione vale quanto il calcolo.
Il dettaglio più riuscito è quello che resta asciutto e leggibile
Se devo ridurre tutto a una regola sola, è questa: non sacrificare la durabilità per semplificare il montaggio. Un collegamento tra cordolo in c.a. e trave in legno funziona davvero quando tiene insieme tre cose, cioè appoggio corretto, ritenuta controllata e protezione dall’umidità. Se ne perdi una, il nodo si indebolisce anche se le verifiche “tornano” sulla carta.
- Se la trave deve restare ispezionabile, privilegio soluzioni a secco con dormiente o staffa.
- Se il nodo deve prendere azioni orizzontali, progetto il sistema come parte della risposta globale della copertura.
- Se il cantiere è esposto a umidità o pioggia, proteggo le testate prima di chiudere il pacchetto.
- Se il dettaglio è nascosto, alzo ancora di più il livello di controllo su posa e materiali.
Per esperienza, la scelta migliore non è quasi mai quella più “robusta” in senso intuitivo, ma quella più coerente con il comportamento naturale del legno e con la geometria del cordolo. Quando il nodo è asciutto, verificabile e ben pensato, il resto della struttura lavora con molta più serenità. E, in un collegamento legno-calcestruzzo, questa è la differenza che conta davvero.
